نوشته‌ها

منبع نور والواشر WallWasher Light source

بررسی منابع نور نورپردازی و روشنایی بر حسب منحنی پخش نور بخش دوم

/0 دیدگاه /در , , /توسط

طبقه بندی منابع نوری مورد استفاده در نورپردازی و روشنایی بر حسب منحنی پخش نور

در ادامه مبحث بررسی منابع نور نورپردازی و روشنایی بر حسب منحنی پخش نور بخش اول

1- منابع نوری والواشر(WallWasher Light Source):

همان طور که از نام این منابع نوری مشخص می شود ، اغلب این منابع نوری برای روشن نمودن دیواره ها مورد استفاده قرار می گیرند.بر خلاف تصور خیلی ها Washer به معنای رایج واشر نیست و معنای شستشو دهنده را دارد و به واقع WallWasher ها دیوار ها را با نور شتسشو می دهند

بر خلاف تصور اشتباه دیگری که رایج شده است ، والواشر ها لزوما منابع نور خطی نیستند ، و یک منبع نور نامتقارن هستند ، به این معنا که از یک جهت نوری بسته و متراکم و از یک جهت نوری با زاویه تابش باز دارند.علت این امر هم ارائه یک نور باز بر روی پهنای دیوار و متمرکز بر روی ارتفاع دیوار است.

به جرات می توان گفت که در طبیعت به صورت طبیعی والواشر وجود ندارد و این منابع نوری مصنوعی هستند.

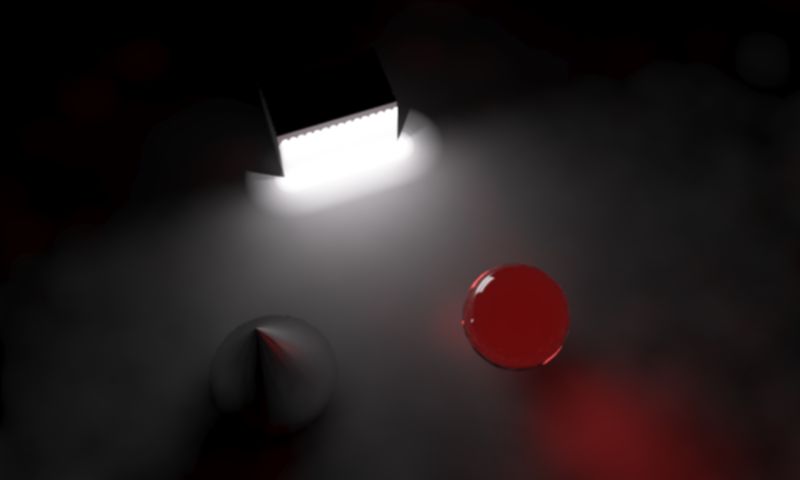

منبع نور والواشر WallWasher Light source

منبع نور والواشر WallWasher Light source

مشخصه منابع نوری والواشر در نورپردازی :

  • بهترین گزینه جهت نورپردازی دیواره ها
  • مناسب جهت روشنایی بیلبورها و استند های تبلیغاتی
  • خصوصیات فی مابین منابع نوری ریزشی FloodLight و متمرکز SpotLight
  • رفلکشن های قابل شناسایی
  • خیرگی به نسبت زیاد در صورت جهت گیری نامناسب
  • کنترل نور نسبتا آسان

2- منابع نوری پرتابگر BeamLight/JetLight

این منابع با بهره وری از اپتیک ویژه قادر به تمرکز فوق العاده نور هستند.نور با زاویه نزدیک به صفر پرتاب می گردد و لذا بیشترین برد ممکن را خواهد داشت.تقریبا غیر ممکن است که در طبیعت چنین نوری را دید.چنین نوری می تواند شدت و درخشش بسیار زیادی را داشته باشد و لذا کاهش شدت نور در فواصل زیاد نمی تواند شدت نور را به صفر نزدیک کند.

این منابع نوری گزینه خوبی برای ستون های بلند و انتقال تصویر در فواصل زیاد هستند.

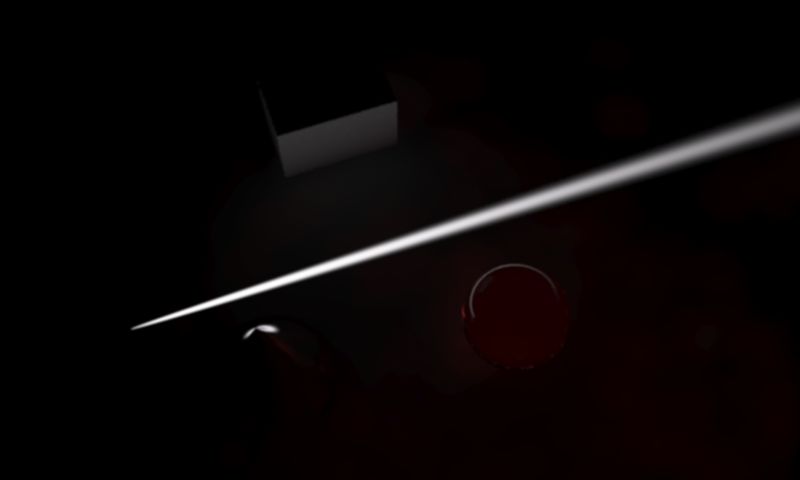

منیع نور پرتابگر BeamLight/JetLight

منیع نور پرتابگر BeamLight/JetLight

مشخصه منابع نوری پرتابگر BeamLight/JetLight :

  •  حساسیت به برجستگی ها و سایه های شدید
  • خیرگی کور کننده در صورت نصب نامناسب و خیرگی صفر در صورت نصب صحیح
  • برد فوق العاده زیاد
  • مناسب ترین منبع نور برای نورپردازی ستون های بلند ، نورپردازی در اعماق زیاد،ایجاد یک HotSpot و های لایت HighLight در یک بنا و …

3- منابع نوری آسمانی (اسکای لایت SkyLight)

این منابع نوری مشابه منابع نوری BeamLight هستند ، لیکن از شدت نور بسیار زیادی برخواردار هستند.عموما منبع نور این چراغ ها منابع نوری توان بالا و به شدت کوچک هستند.به عنوان مثال برخی از این چراغ ها از منابع نوری قوص الکتریکی -که به واقع یک آرک کوچک و پرتوان هستند- و یک رفلکتور مهندسی شده بهره می برند.

این منابع نور با شدت نور بسیار زیادی که دارند ذرات معلق در هوا را روشن می نمایند و هر چه تعداد این ذرات (اعم از گرد و خاک ، ذرات آب و …) بیشتر باشند برد پرژکتور های آسمانی کم تر و دید آن ها بیشتر می گردد.

این پرژکتور ها استفاده های زیادی در نورپردازی دارند ، به عنوان مثال برای جلب توجه به یک مکان خاص از فواصل بسیار زیاد مورد استفاده قرار می گیرند و مخاطب را کنجکاو به پیدا کردن منبع نور می کنند

این پرژکتور ها می توانند نوری ثابت و یا متحرک (Moving Head) داشته باشند که بسته به نیاز نورپردازی مورد استفاده قرار می گیرند.البته توان مصرفی این پرژکتورها بسیار بالا است و در حدود چند کیلو وات می باشد.

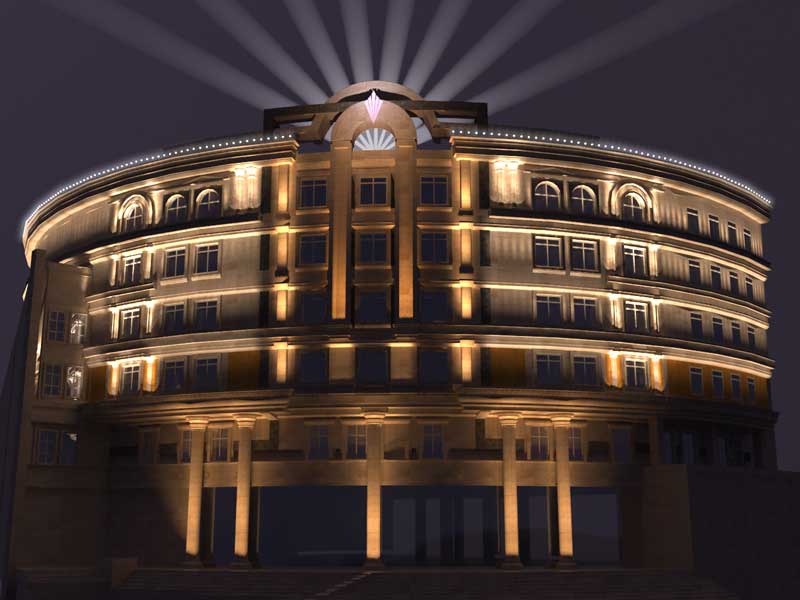

یک نمونه منبع نور SkyLight

یک نمونه منبع نور آسمانی

 مشخصه منابع نوری ریزشی در نورپردازی و روشنایی :

  • خیرگی کور کننده (خطر ساز برای حمل و نقل هوایی)
  • برد بسیار زیاد و قابلیت رویت بر روی هوا و از فواصل دور
  • توان مصرفی و تولید آلودگی نوری بسیار زیاد
  • سایز بزرگ منبع نور به دلیل بهره بردن از رفلکتورهای حرفه ای.

4- منابع نوری لیزری Laser

لیزر ها نسبت به منابع نوری دیگر تفاوت زیادی دارند که در یک مبحث به صورت مفصل در مورد آن صحبت خواهیم کرد.در هر صورت مشخصه اصلی یک پرتو لیزر این هاست:

  • نور لیزر تک رنگ است
  • تابش نور لیزر در یک جهت است و رندم نیست

از لیزر در مصارف متعددی می توان بهره برد

  • در مصارف نورپردازی که عموما پرتو لیزر توسط یک سیستم اپتیکی به سرعت حرکت می کند و پرتونگاری می کند.
  • در مصارف پزشکی برای بریدن بافت های نامطلوب
  • در مصارف نظامی به عنوان نشان گر مادون قرمز و یا برای اعمال آسیب های شدید
  • در مصارف صنعتی جهت برش اجسام
  • در مصارف رایانه ای جهت انتقال،ذخیره و بازیابی اطلاعات
  • و موارد دیگر که نیاز به پرتو تک رنگ تک جهته باشد

یک نمونه پرتو افشانی و نورپردازی لیزری

یک نمونه پرتوافشانی و نورپردازی لیزری با بهره وری از سه پرتو لیزر سبز آبی و قرمز و جهت دهی سریع ، منبع عکس : http://www.omsi.edu/sites/default/files/planetarium_laser-light_720x240[1].jpg

مشخصه منابع نوری لیزری Laser در نورپردازی :

  •  ایجاد هایلات Highlight های شدید بر روی اجسام که اثری موقت و نیمه ماندگار در چشم ایجاد میکنند
  • خیرگی کورکننده در صورت عدم جهت دهی صحیح
  • قدرت جهت دهی بالا
  • تمرکز فوق العاده زیاد
  • ایجاد یک افکت دنباله دار در محیط های غیر خلع به علت شدت نور بالا و برخورد با ذرات معلق در هوا

نکته : شبیه سازی های فوق بر اساس مدل رایانه ای توسط 60000 فوتون Photon انجام شده است ، لذا کیفیت پایین رندر ها به علت محدودیت نرم افزاری در تعداد فوتون ها است.

منبع نور Spot Light اسپات لایت متمرکز

بررسی منابع نور نورپردازی و روشنایی بر حسب منحنی پخش نور بخش اول

/0 دیدگاه /در , , /توسط

طبقه بندی منابع نوری مورد استفاده در نورپردازی و روشنایی بر حسب منحنی پخش نور

در ادامه مبحث پیشین بررسی منابع نور که به دسته بندی منابع نوری بر حسب شکل موج خروجی پرداخته بودیم ، در این مبحث به بررسی و تقسیم بندی منابع بر اساس نوع

1- منابع نوری همه جهته(Diffuse Light Source):

در طبیعت شاهد منابع نوری که در همه جهت نوردهی دارند ، مانند خورشید ، ستارگان ، و در مصارف نورپردازی و روشنایی نیز می توان یک منبع نور التهابی یا یک منبع نور قوس الکتریکی و .. را نام برد.

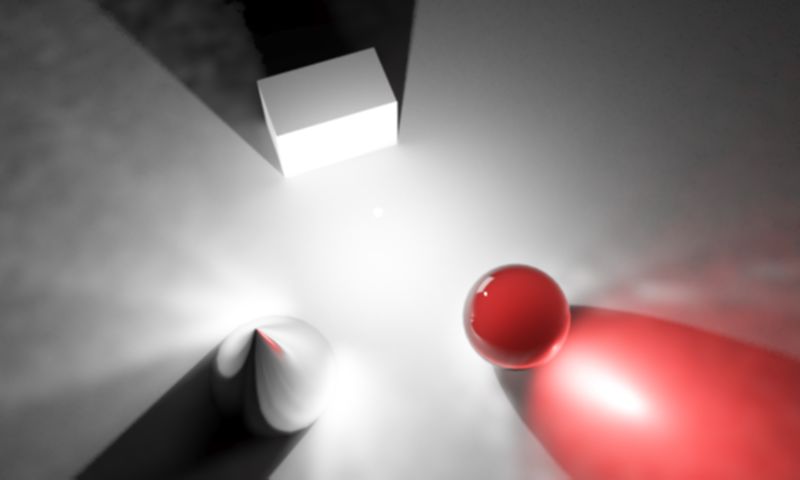

یک منبع نور نقطه ای در محیط سه بعدی

نمونه یک منبع نور نقطه ای در یک محیط فرضی

مشخصه منابع نوری همه جهته در نورپردازی :

  • اتلاف توان زیاد.
  • ایجاد آلودگی نوری و کاهش دید مفید در شب.
  • رفلکشن های قابل شناسایی در بسیاری از نقاط صحنه و در تمام اجسام براق (به دلیل تابش به تمام جهات)
  • خیرگی زیاد و ناراحت کننده
  • کنترل کم بر پاشش نور و ایجاد نور ناخواسته

2- منابع نوری محیط دام Dome

از نمونه های بارز این منابع نور در طبیعت می توان به آسمان اشاره کرد.این منابع نوری به گونه ای هستند که از تمام جهات به یک صحنه نور می دهند.همانند یک سالن که در جهت های مختلف دارای منابع نوری به تعداد زیاد باشد و یا دیواره های آن به صورت غیر مستقیم به سمت هدف نورافشانی داشته باشند.این شیوه از بهترین شیوه ها برای نورپردازی صحنه،عکاسی و فیلم برداری است و روشنایی سالن های اجتماعات و آمفی تئاتر ها است که بیشترین شباهت را به نور روز دارد.

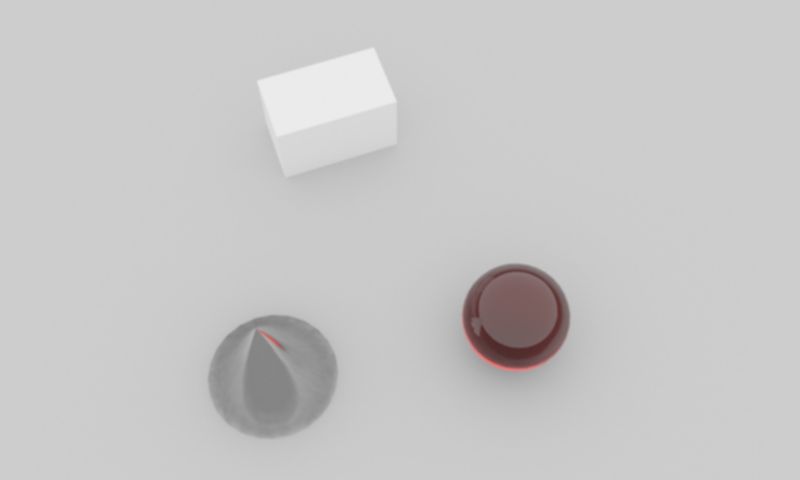

منبع نور محیط (دام) Dome Light Source

منبع نور محیط (دام) Dome Light Source

مشخصه منابع نوری محیط Dome :

  •  کمترین میزان سایه
  • کمترین میزان خیرگی مستقیم
  • واضح بودن تمام سطوح
  • مناسب ترین منبع نور برای نورپردازی صحنه و روشنایی فضاهای عمومی

3- منابع نوری ریزشی (فلادلایت FloodLight)

منبع نور فلادلایت به منبعی اتلاق می شود که از یک خروجی نور مقداری نور را در یک جهت و به صورت تقریبا غیر متمرکز در اطراف منتشر نماید.این منابع نور از گذشته به وفور ساخته می شوند و اغلب برای روشنایی تابلو ها ، روشنایی محوطه ها ، روشنایی منازل و مانند آن استفاده می شوند.در حال حاضر نیز انواع منبع نور فلاد ال ای دی LED  موجود است و پروژکتور های اس ام دی SMD نمونه بارز آن محسوب می شوند

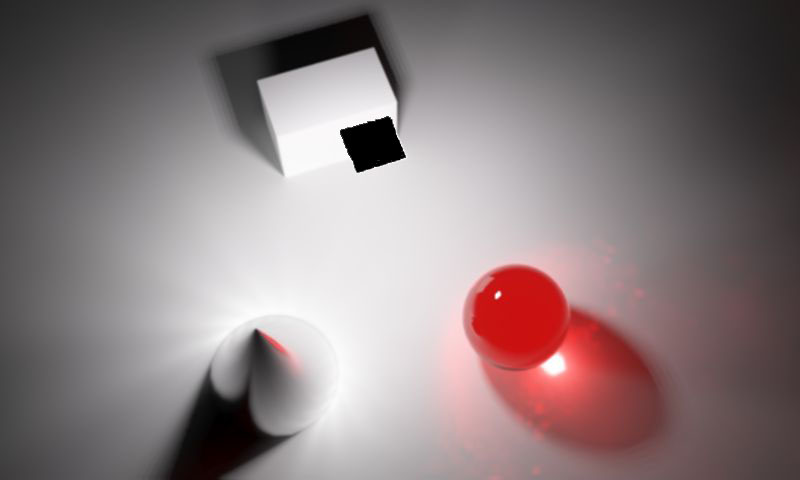

شبیه سازی یک منبع نور فلادلایت در یک محیط فرضی

شبیه سازی یک منبع نور ریزشی در یک محیط فرضی

 مشخصه منابع نوری ریزشی در نورپردازی و روشنایی :

  •  ایجاد رفلکشن های مشخص و زننده
  • خیرگی نسبتا زیاد
  • وجود سایه های به نسبت خشن و بارز.
  • منبع نور مناسب برای نورپردازی تابلو ها ، محوطه ها ، صحنه ها و روشنایی عمومی
  • اتلاف انرژی و آلودگی نوری متوسط

4- منابع نوری متمرکز اسپات SpotLight

منابع نوری نقطه ای به صورت طبیعی وجود ندارند ، و صرفا می توان پرتوهای نور خورشید که از روزنه به یک جسم می تابد را به عنوان نور متمرکز فرض کرد.

در نورهای مصنوعی انواع نور متمرکز را می توان یافت.نمونه های بارز آن را می توان چراغ قوه های ، چراغ های جلوی ماشین و چراغ های مخصوص روی سن دانست.اکثر پروژکتورهای ساخته شده توسط Power LED ها را که دارای لنز هستند را می توان از این دسته دانست.مزیت این منابع نور استفاده از حداقل انرژی برای روشن نمودن یک موضوع دانست.استفاده از این منابع نور برای نورپردازی ساختمان ها و فضای سبزبه دلیل کاهش مصرف انرژی و کاهش خیرگی و همچنین کاهش آلودگی نوری توصیه می شود.

منبع نور Spot Light اسپات لایت متمرکز

منبع نور متمرکز اسپات لایت SpotLight

مشخصه منابع نوری متمرکز اسپات SpotLight در نورپردازی :

  •  ایجاد رفلکشن های مشخص و کوچک
  • خیرگی زیاد رو به نور و ناچیز در غیر مسیر نور
  • وجود سایه های خشک و بارز
  • حداقل اتلاف انرژی و آلودگی نوری
  • بهترین منبع نور برای نورپردازی غیر مستقیم و روشنایی موضعی بدون خیرگی.
  • ایجاد رفلکشن ها استفاده از این منابع نوری را در نورپردازی بسیاری از صحنه ها مشکل ساز می کند.

در بخش دوم به بررسی منابع نوری والواشر ، BeamLight ها ،لیزر ها و … می پردازیم

نکته : شبیه سازی های فوق بر اساس مدل رایانه ای توسط 60000 فوتون Photon انجام شده است ، لذا کیفیت پایین رندر ها به علت محدودیت نرم افزاری در تعداد فوتون ها است.

پروژکتور ال ای دی (LED) اسپات مدل مگا

پروژکتور LED ال ای دی 67 وات Mega

/0 دیدگاه /در /توسط
پروژکتور ال ای دی (LED) اسپات مدل مگا

پروژکتور ال ای دی (LED) اسپات مدل مگا

پروژکتور LED ال ای دی 67 وات مگا بر پایه ال ای دی های 1 وات power LED ساخته شده است که نوع  چیپ این ال ای دی ها میتواند Epistar ،  ادیسون Eidson Opto ، یا بریجلاکس Bridgelux و یا هر نوع چیپ ا وات دیگر باشد.

نوع ورودی این پروژکتور می تواند برق شهر 220 ولت ، یا منابع تغذیه DC با ولتاژ های 3.3 ، 5 ولت ، 12 ولت ، 24 ولت و …. باشد.همین طور می توان آن را به صورت RGB با قابلیت تغییر رنگ از طریق ریموت کنترل تعریف کرد.این پروژکتور قابلیت استفاده از سلول خورشیدی را نیز داراست.

جنس فریم این پروژکتور ال ای دی LED از جنس آلومینیوم Diecast  دایکست با finish رنگ مشکی است که می تواند در تیراژ های بالا به صورت سفارشی به رنگ های دیگر نیز تولید شود و یا دارای روکش آنودایز گردد.

زاویه خروجی لنز این پروژکتور می تواند از 15 تا 120 درجه باشد و می توان از آن بدون لنز نیز استفاده نمود.

حداقل نور خروجی این پروژکتور در حالت دارا بودن لنز و تمیزبودن شیشه محافظ حدود 6000 اومن می باشد.

برای کسب اطلاعات بیشتر می توانید تماس حاصل نمایید.

پروژکتور ال ای دی (LED) والواشر مدل صنا

پروژکتور LED والواشر صنا

/0 دیدگاه /در /توسط

پروژکتور LED والواشر سنا

پرژکتور ال ای دی (LED) والواشر مدل صنا

پروژکتور ال ای دی (LED) والواشر مدل صنا

یکی از انواع پروژکتورهای کاربردی در جهان نورپردازی ، پروژکتورهای والواشر می باشند.همانطور که از نام این پروژکتور ها (Wallwasher= Wall Washer) بر می آید ، وظفه این پروژکتور ها تابش نور به دیوار ، آن هم به حالتی مشابه شستشو (تاثیر متناسب و یک نواخت) می باشد.لذا این پروژکتور ها دارای نوع پخش نور نا متقارن هستند.همچنین در انواع خطی ، این پخش نور به صورت خطی تبدیل می شود.

پروژکتور ال ای دی سنا ، به عنوان یکی از انواع کاربری این پروژکتور ها ، دارای یک هیت سینک فوق العاده ، بنده آلومینیومی مستحکم و ظاهری زیبا است.این پروژکتور از یک بدنه آلومینیوم آنودایز شده استفاده می کند و می تواند سایزی بین 10 سانتی متر تا یک متر (یا به صورت استثناء بیش از یک متر) داشته باشد.این پروژکتور به واسطه واشر های به کار رفته در ساخت آن ، می تواند به آی پی IP 65 دست پیدا کند و در مقابل باران و ریزش آب مقاوم باشد.

این پروژکتور کاربردی ، مناسب برای نورپردازی دیوار ها و دیواره ها ، روشنایی تابلوهای تبلیغاتی و موارد مشابه است.

پروژکتور ال ای دی (LED) دفنی مدل سهند

پروژکتور LED دفنی سهند

/0 دیدگاه /در /توسط

پروژکتور LED دفنی سهند

پروژکتور ال ای دی (LED) دفنی مدل سهند

پروژکتور ال ای دی (LED) دفنی مدل سهند

یکی از انواع پر کاربرد پروژکتور ها،پروژکتورهای دفنی هستند. پروژکتور های دفنی به منظور تامین نورپردازی قسمت هایی از بنا که در نزدیک زمین قرار دارند طراحی می شوند ، لذا مناسب بخش هایی از ساختمان مثل ستون های عمودی ، قسمت های پایینی نما،فرو رفتگی های دیوار ، زیر تاق های بنا و یا حتی ایجاد هاله نور در نزدیکی سطح زمین هستند.

در طراحی پروژکتور ال ای دی سهند ، که نوع ال ای دی این پروژکتور ها است ، از طراحی متفاوت با نمونه های معمول در بازار استفاده شده است ، که علاوه بر ظاهر زیبا ، سیستم انتقال حرارت متفاوتی را ارائه می نماید. سهند ، که نماد استقامت و زیبایی است ، از نوع LED توان بالا High Power بهره می برد ، که باعث شده است بتواند در فضای اشغالی کوچک خود نوری درخشان و متفاوت ایجاد نماید.وجود لنز یک پارچه و برجسته این پروژکتور نیز به زیبایی آن می افزاید.هم چنین به منظور انتقال حرارت تولیدی بسیار بالای این پروژکتور ، در ساخت آن سیستم انتقال حرارت مناسبی به کار گرفته شده است.این پرژکتور به دلیل بهره بری از سیستم اپتیک متفاوت خود ، می تواند نوری متقارن و یا نا متقارن را به بنا اعمال نماید ، که باعث بهره بری بیشتر و عدم نیاز به زاویه دهی می شود.

این پروژکتور با بدنه آلومینیومی و با درب آلومینیومی یا استیل عرضه می شود ، البته بدنه آلومینیومی می تواند آنودایز  شده نیز باشد.

پروژکتور ال ای دی (LED) فلادلایت مدل اندورا

پروژکتور ال ای دی (LED) اسپات اندورا

/0 دیدگاه /در /توسط

پروژکتور LED اسپاتلایت اندورا

پروژکتور ال ای دی (LED) فلادلایت مدل اندورا

پروژکتور ال ای دی (LED) فلادلایت مدل اندورا

در دنیای نورپردازی ، پروژکتورهای اسپات نقش مفید و موثری را ایفا می کنند.این نوع از پروژکتورها ، که برخلاف پروژکتورهای والواشر شکلی غیر خطی دارند و از طرفی برخلاف پروژکتور های دفنی ، آزادی عمل زیادی در تنظیمات دارند، می توانند نیاز های بسیاری را در نورپردازی نما،نورپردازی المان ها و ….. ، خصوصا نورپردازی موضعی و نقطه ای رفع نمایند.

گروه صنعتی کهربا ، به منظور  بهبود کیفی پروژکتورهای ال ای دی موجود در بازار ، اقدام به طراحی و ساخت پروژکتور led اندورا ، با طراحی زیبا و مشخصات فنی برجسته ، با قیمتی مناسب و با ارائه گارانتی نموده است.

در زیر ، به بررسی و مقایسه این پروژکتور با پروژکتور های اسپات موجود در بازار می پردازیم:

مهم ترین عامل در تولید پروژکتور LED در نظر گرفتن عنصر انتقال حرارت است که در واقع تعیین کننه زمان پایداری نور در لامپ LED است.چنانچه یک پروژکتور LED دارای یک انتقال دهنده حرارت (هیت سینک) مناسب نباشد ، عمر منبع نور -که می بایست چندین برابر عمر یک لامپ فلورسنت باشد- به کمتر از این مقدار کاهش پیدا می کند و شاهد بودیم در بعضی پروژکتورهای دست ساز غیر استاندارد ، این عمر به زیر یک هفته نیز کاهش پیدا کرده است.از طرفی شاهد هستیم ، بخش عمده ای از پروژکتور های LED موجود در بازار ایران ، به صورتی ابتدایی ، در قاب مخصوص پروژکتورهای متال هالاید – که صرفا برای ان پروژکتورها ساخته شده است – تولید می شوند و حتی بعضی تولید کنندگان ، heatsink مربوطه را در قاب بسته این پروژکتور ها تعبیه می کنند.اما باید بدانید که این قاب ها فاقد یک سیستم انتقال حرارات به بیرون هستند و از متریال هایی غیر از آلومینیوم ساخته می شوند و این امر باعث می شود که حرارت تولید شده در LED در این محفظه حفظ و تشدید شود و باعث کاهش فوق العاده عمر LED ها شود.همچنین شکل نازیبای این پروژکتور ها باعث ایجاد نمایی بد در محیط می گردد.

در مقابل ، در پروژکتور LED اندورا (endura که مخفف endurance به معنای دوام می باشد) از یک قاب آلومینیومی ، مجهز به یک سیستم انتقال حرارت بهینه استفاده می شود ، که این امر باعث شده ، علاوه بر تامین زیبایی و کاهش حجم پروژکتور ، طول عمر و بازده مناسبی برای پروژکتور به ارمغان بیاورد.

پروژکتور ال ای دی (LED) فلادلایت مدل اندورا

محصولات روشنایی و نورپردازی معماری نور کهربا

/0 دیدگاه /در /توسط

محصولات روشنایی و نورپردازی معماری نور کهربا:

محصولات خارج ساختمان (OutDoor) :

نام محصول کد سفارش نام لاتین محصول تصویر محصول موجودیت سفارش

پروژکتور36 وات LED مدل اندورا

 EN-R224-x-L36-1w-xx

Afra 36 Watt LED Projector

 پروژکتور ال ای دی (LED) فلادلایت مدل اندورا موجود است

پروژکتور دفنی LED مدل سهند

 SAH-R120-x-L1-xw-xx

Sahand InGround LED Projector

 پروژکتور ال ای دی (LED) دفنی مدل سهند موجود است

پروژکتور ضد سرقت LED تفتان

 TA-R221-x-L7-xw-xx

Taftan InGround Secured Projector

 پروژکتور ال ای دی (LED) دفنی مدل تفتان فقط برای تعداد زیاد

پروژکتور چمنی مدل تولیپا

 Tu-R55-x-L1-xw-xx

Tulipa LED Garden Light

 پروژکتور ال ای دی (LED) چمنی مدل تولیپا فقط برای تعداد زیاد

پروژکتور والواشر مدل سنا

 SA-Lx-x-Lx-1w-xx

Sana Wallwasher LED Projector

 پروژکتور ال ای دی (LED) والواشر مدل صنا فقط برای تعداد متوسط
